电动投影幕遥控接线图，电动投影幕加装遥控器接线方法

电动投影幕加装遥控器方法：
1、剪去投影幕自带的线控开关两头的线，原线控开关不用。

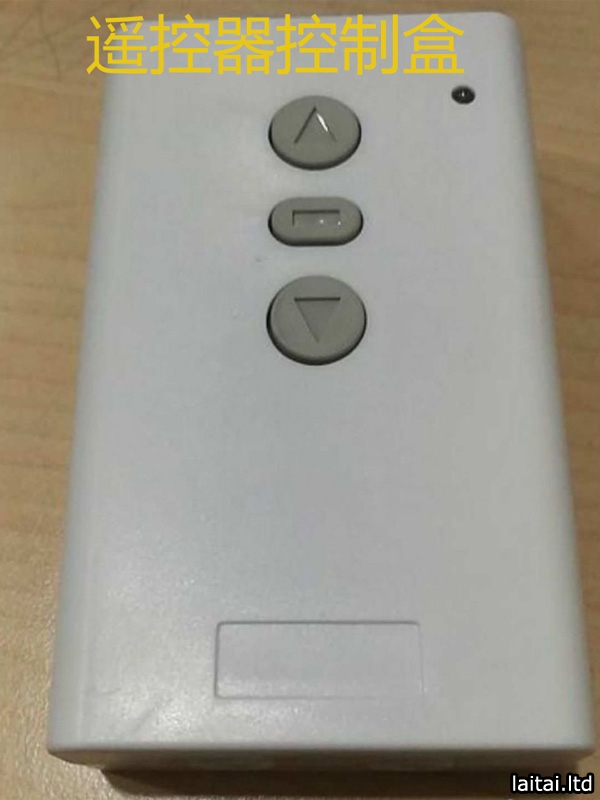

2、撬开新加装的无线遥控器控制盒（图1），内部接线桩自左向右分别是220V输入（零线、火线、地线，两线插头地线不接）、中心（公共）、上升、下降。

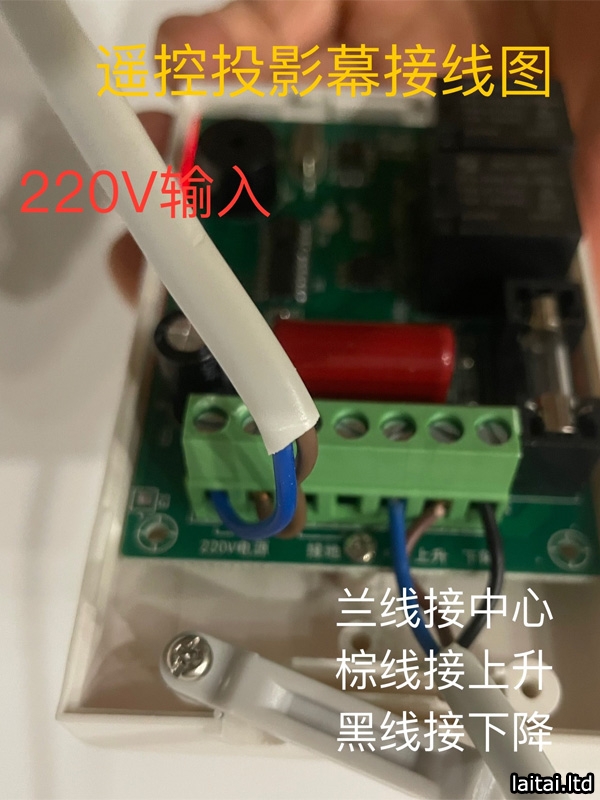

3、将步骤1剪断的带插头端的线接入图2左边220V输入端口。
4、将步骤1剪断的连接投影幕端的3芯线（一般是黑、棕、蓝三色线）按图2接线，完成。
注意：如果遥控器上下反方向运行的话，将上升下降线对调一下便可。
